一、产品简介

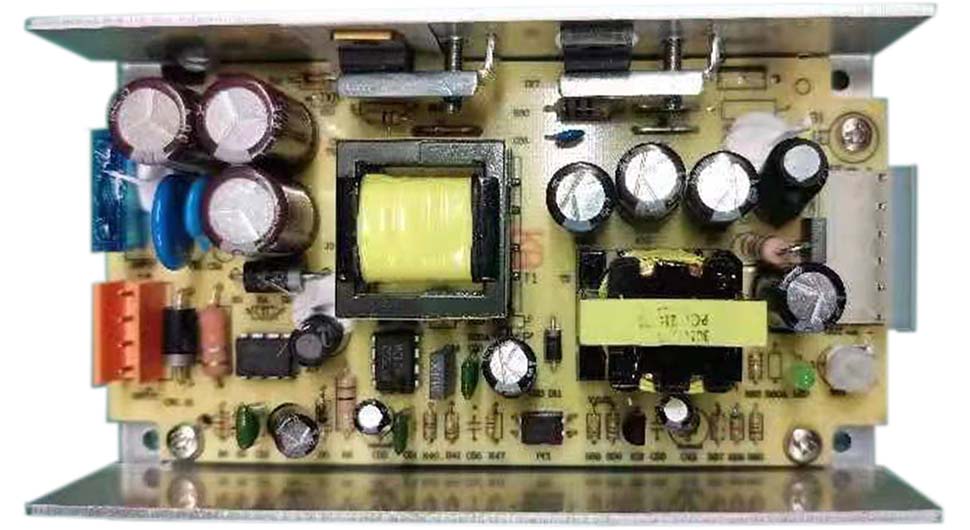

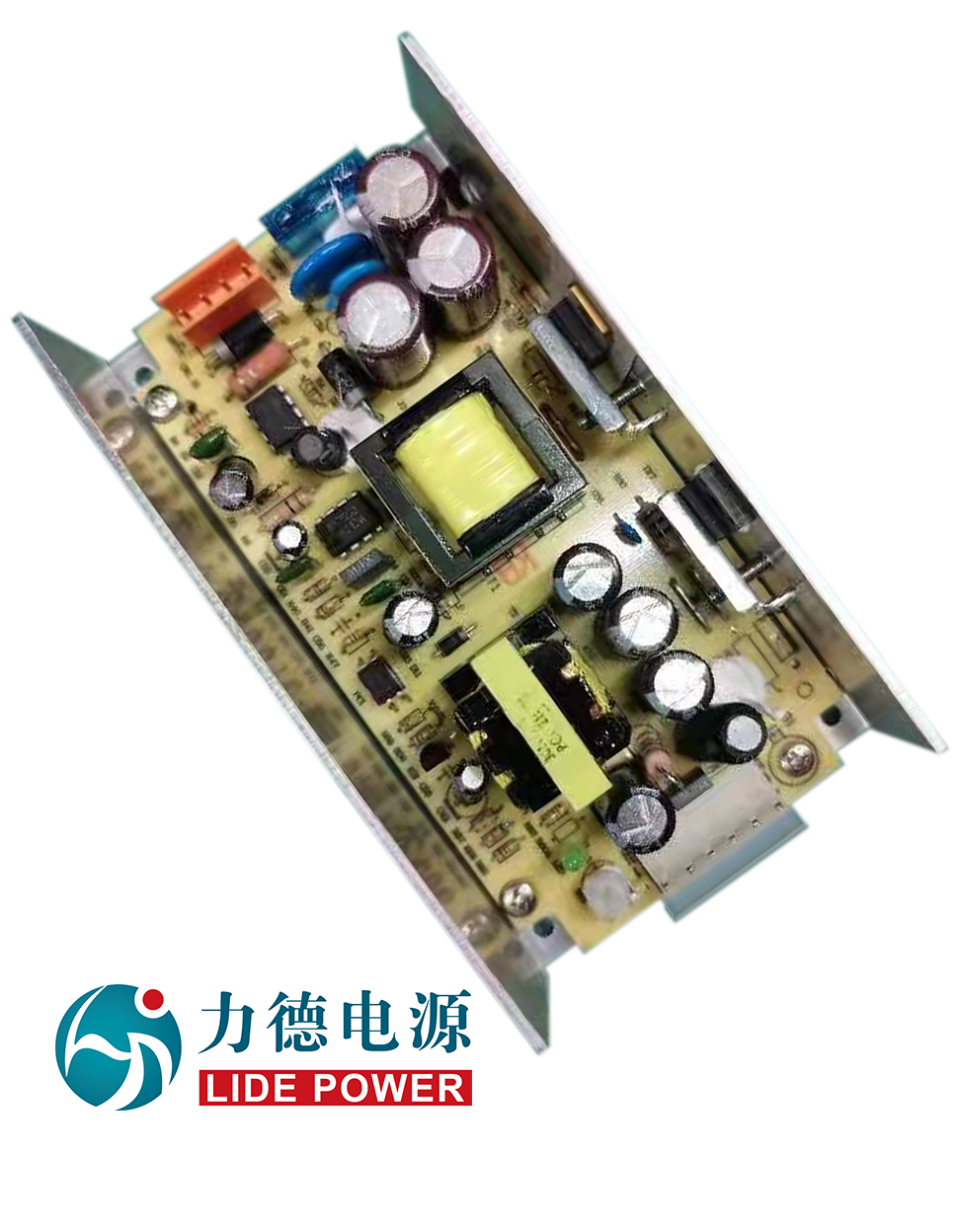

LD90W-SUD24-12是一款具有性能好、可靠性高、性价比高等特点的开关电源，体积小，关键器件采用高端品牌，支持满负载工作，带载能力强。有特别的工作环境适应能力，广泛应用于轨道交通等行业，是理想的开关电源。
外观尺寸：127 x 70 x 32(mm)
二、技术指标
1. 工作环境条件
| 项 目 | 技术指标要求 | 测试条件和说明 |
| 环境温度： | -20℃~+70℃ | 输入电压24VDC,电源带5A负载测试. |
| 储存温度： | -25℃~+85℃ | |
| 相对湿度： | 20%~93%RH | 无凝露 |
| 海拔高度： | 0-2000m | |
| 大气压力： | 106-79.5kPa | |
| 散热方式： | 自冷 |
2. 输入电气特性
| 项 目 | 技术指标要求 | 测试条件和说明 | |
| 输入电压 | 额定值： | 24VDC | |
| 范 围： | 9-36VDC | ||
| 输入电流 | 10A | 输入9VDC | |
| 输入频率 | ／ | ||
| 功率因数 | ／ | ||
| 泄漏电流 | ／ | ||
| 浪涌电流 | ／ | ||
| 电源效率 | ≥78% | ||
3. 输出电气特性
| 项 目 | 技术指标要求 | 测试条件和说明 |
| 直流输出电压 | V: +12.00V | |
| 输出电压调整范围 | ±5% | |
| 输出电压精度 | ±1% | |
| 负载调整率 | ±1% | |
| 输出额定电流 | 8.00A | |
| 输出电流范围 | 0-8.00A | |
| 额定输出功率 | 96W | |
| 输出纹波和噪音 | ≤150Mvp-p | |
| 电网调整率 | ±1% | |
| 上升时间 | 50MS | |
| 保持时间 | 20MS |
4. 保护功能
| 项 目 | 保护启动条件 | 功能和说明 |
| 输出过电流保护 | 110-200% | 打嗝模式 |
| 短路保护 | 有 | 打嗝模式 |
| 输出过压保护 | 无 | |
| 过温保护 | 无 |
5. 绝缘等级
| 项 目 | 技术指标要求 | 测试条件和说明 | |
| 绝缘强度 | 输入对输出： | 1.5KVDC/1min ≤6mA | |
| 输入对大地： | 1.5KVDC/1min ≤6mA | ||
| 输出对大地： | 0.5KVDC/1min ≤6mA | ||
6.安全标准
| 项 目 | 依据标准及标准级别和说明 |
| 安全标准 | 按照Q31/0117000431C011-2015 |
7.其它特性
| 项 目 | 技术指标要求 |
| 振动 | 振动频率：10-150Hz； |
| 加速度：２Ｇ | |
| 振动模式：正弦波 | |
| 测试时间：10分钟/周期 | |
| 持续时间：30分钟/每个方向 | |
| 防护等级 | IP20 |
备注：
1.如未特别说明，所有规格参数均在输入为额定电压，额定负载、25℃环境温度下进行测试。
2.纹波和噪声测量方法：使用一条12”双绞线，同时终端并联104/500V 电容，在20MHZ 带宽下进行测量。
3.精度：包含设定误差、线性调整率和负载调整率
8.连接方式
| 输入接线端子 | 3.96-4P |
| 输出接线端子 | 3.96-6P |
